Quickpass ARE v4 Enkoder

Tek Turlu Mutlak Enkoder

Quickpass ARE v4 Enkoder, motorun dişli kutusuna yanlamasına monte edilecek şekilde tasarlanmıştır ve bir dönüşe kadar mutlak konum algılama olanağı sağlar. Takılabilir konektörü sayesinde kurulum ve sökme işlemleri hızlı ve kolay bir şekilde tamamlanabilir, bu da hızlı ve pratik bir montaj imkanı sunar.

Not: SUPERTHERMIC ESCAPE menteşeli kapı, yalnızca yükseklik sınırlamaları olan gelişmiş ISOMAX ısı yalıtımlı versiyonunda mevcuttur. ( Görmek>> )

Broşürü İndir »

Kodlayıcı Teknik Özellikleri

Çalışma gerilimi	7-15VDC
Arz Akımı	30 mA
Çalışma sıcaklığı	-10/+50°C
Arayüz Tanımı	RS485; Asenkron Yarı Dubleks Başlangıç biti: 1, Veri biti: 8, Durdurma biti: 1, Eşitlik: Çift
Aktarım Hızı	9.600 – 19200 bps
Güçlendirme Süresi	Maksimum 50 ms
Çözünürlük	13 bit; 8192 adım
Mutlak Ölçüm Aralığı	360° mutlak konum 0,04395°/adım
Yanıt Verileri	8192 çözünürlük, 0..8191 aralığında gönderildi

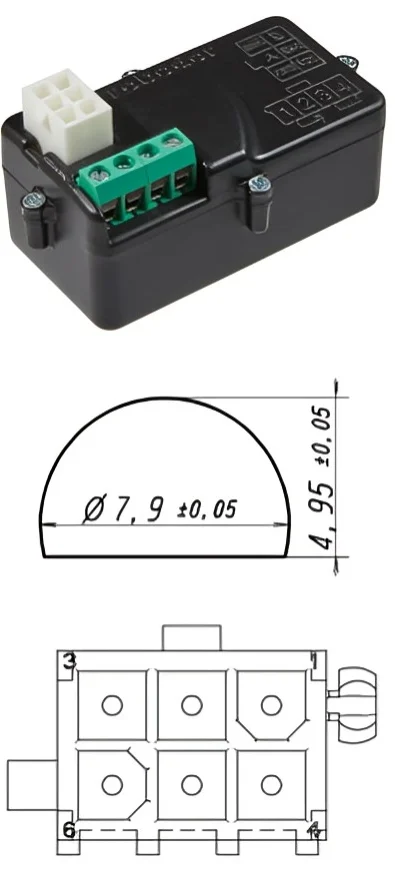

Mekanik Bağlantı	Ø7,9 mm dişi şaft yarım ay yuvasıyla (4,95) mm)(Şekil 1)
Koruma Sınıfı	IP22
Elektrik Bağlantıları	1: EMC 2: RS485 A 3: GND 4: RS485 B 5: EMC 6: +VDC
Kodlayıcının sabitlenmesi	Düz başlı vida M4

1. İletişim Protokolü Tanımı

Mutlak kodlayıc Enkoderı, istek-yanıt iletişim modeliyle çalışır. Yalnızca tanımlanmış protokole göre geçerli bir istek alındığında yanıt gönderir. Doğru iletişimi sağlamak için, herhangi bir istek gönderilmeden önce veri yolu en az 1,8 ms süreyle boşta kalmalıdır.

1.1 Baud Hızı Başlatma:
Sistem açıldığında varsayılan olarak 9600 baud hızıyla başlar. Art arda beş tanımlanamayan istek alırsa, otomatik olarak 19200 baud hızına geçerek dinamik yapılandırmaya olanak tanır.
1.2 Yanıt Süresi:
İstek ile kodlayıcıdan gelen karşılık gelen yanıt arasında en az 50 µs'lik bir gecikme gereklidir.
1.3 İstek Protokolü:

Azalan Değer Talebi: Kodlayıcı, 2 baytlık onaltılık biçimde gönderilen A2 ve B0 kodlarını bekler.
Değer Artışı Talebi: Azalan istek işlemine benzer, ancak B0 yerine B3 kodunu kullanır.

1.4 Yanıt Protokolü:

Geçerli bir istek alındığında, kodlayıcı 3 baytlık bir yanıt gönderir:

Bayt 1: Her zaman A3 ile başlar.
Bayt 2: Konum verilerinin yüksek baytı
Bayt 3: Düşük baytlık konum verisi

Birleştirilmiş konum bilgisi 0 ile 8191 aralığındadır (13 bit çözünürlük).

1.5 Hata Mesajları:
Kodlayıcı ayrıca hata yönetimi için özel bir yanıt kodu da sağlar:

A3 FA FA

2 Standart

EN IEC 61000-6-1: Konut, ticari ve hafif sanayi ortamları için bağışıklık
EN IEC 61000-6-2: Endüstriyel ortamlara karşı bağışıklık
EN IEC 61000-6-3: Konut, ticari ve hafif sanayi ortamları için emisyon standardı
EN IEC 61000-6-4: Endüstriyel ortamlar için emisyon standardı
